HDMI網線延長器（HD-baseT格式）
產品介紹
MBRH-T/R 是一對采用HD-baseT格式設計，只需單根6類網線就能將1080p@60信號延長至70/100米，同時支持3D信號以及4K@30信號。該設備能將HDMI信號延長的同時，還支持紅外線遙控信號的轉發延長以及RS232信號的延長，是一款非常適合大屏幕拼接、會議系統以及家庭娛樂。該設備抗干擾能力極強，保證信號的穩定。在實際工程中，采用不同規格的線纜，會對傳輸距離有影響，為了保證信號質量，請選用優質線纜和規范布線。

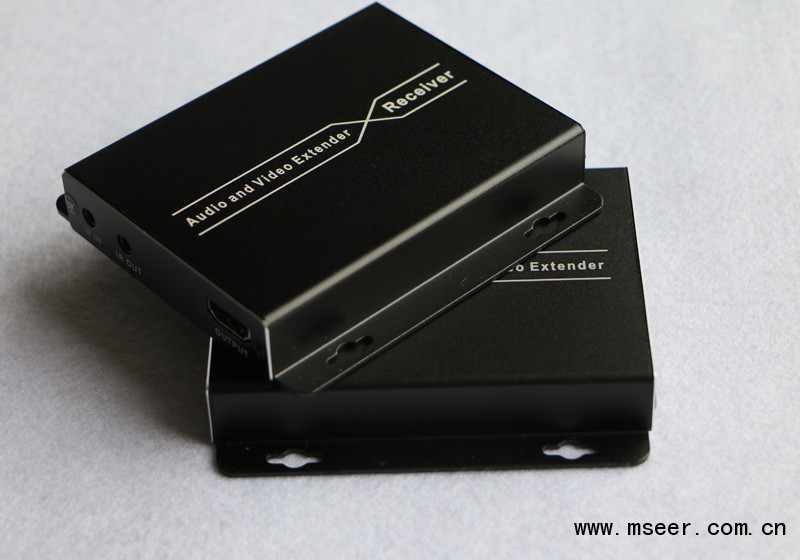

HMDI網線延長器有Sender（發射單元）與Receiver（接收單元）兩個設備組成。
網線延長器給眾多消費者提供了便利，多應用在高清電視展銷處，高清電視，DVD等投影設，數據監控中心，大型會議展示中心，大型展覽場館等。
產品特點
♦1080p 3D，6類網線轉輸距離達到70/100米，4K@30 6類網線轉輸距離達到70米
♦采用單根六類網線代替HDMI線達到長距離傳輸
♦網線采用標準的以太網IEEE-568B接法，使用方便
♦支持全高清，1080P@60Hz，3D以及4K@30
♦實時傳輸HDMI高清視頻信號，視頻清晰穩定
♦支持雙向紅外傳輸，以及串口透傳
♦傳輸速率帶寬10.2Gbps
♦符合HDMI1.4標準，HDCP1.2協議，支持CEC
♦內置ESD保護電路，能有效防止靜電損
♦現場安裝:簡單方便，即插即用,無需設置
♦標準的HDBaseT技術。
產品參數
輸入視頻信號：0.5-1.0 volts p-p
工作濕度范圍：5 to 90 % RH (no condensation)
輸入視頻信號：0.5-1.0 volts p-p
工作濕度范圍：5 to 90 % RH (no condensation)
輸入DDC信號：5 volts p-p (TTL)
視頻格式支持：DTV/HDTV; 1080P/1080i/720P/576P/480P /576i/480i
輸出視頻：HDMI 1.4+HDCP
輸出音頻：Support DTS-HD, Dolby-HD
最大的傳輸距離：1080p@60--6類網線120米 ；1080p3D--6類網線100米；4K*2K --6類網線70米
輸入電源：直流5V，內正外負
電源功耗：發送端 2.5W ；接收端 5V
外形尺寸：100×95×18mm
工作溫度：-5 到 +35°C
